柔性版印刷机油墨黏度低、溶剂含量高，干燥原理以挥发干燥为主。油墨有溶剂型和水溶性的两种。溶剂挥发性强，溶剂型油墨干燥用温度40-60°C强风吹就能干燥，甚至用更低温度的风吹也能干燥。而水溶性油墨干燥用50-110℃高温风吹，也可用红外线和热风混合干燥方法。下面分别介绍：
1、溶剂型油墨热风IR设备
溶剂型油墨中的溶剂有乙醇、丙醇、丁醇、醋酸乙酯、醋酸丙酯等，含量在50%以上。这类溶剂的沸点很低、蒸气压高，很容易蒸发出油墨表面。只要用风将油墨表面蒸发出来的溶剂吹开，降低油墨表面蒸气压就可加速溶剂挥发干燥。对于这种油墨的干燥器只需吹高速风就可干燥油墨。风箱吹风区域不需很长，一般在40-50cm即可。
2、水溶性油墨热风IR设备
水溶性柔印油墨中溶剂是水和醇类混合物。由于水在常压力蒸发温度为100C,因此水从油墨中间彻底蒸发出来需要100°C的温度。由于醇的存在，水和醇的混合物蒸发温度可调整到50-70°C左右，蒸发温度主要取决于水和醇各所占比例，水多则蒸发温度高。各种水溶性柔印油墨中水的含量在8%-30%之间。
根据油墨中水的含量不同，热风干燥器的热风温度可调，一般调整范围在40〜110°C。水挥发比溶剂慢，因此水溶性柔印油墨热风干燥箱要长一些，印刷速度才能提高。下图即为延长干燥长度的干燥箱设计。

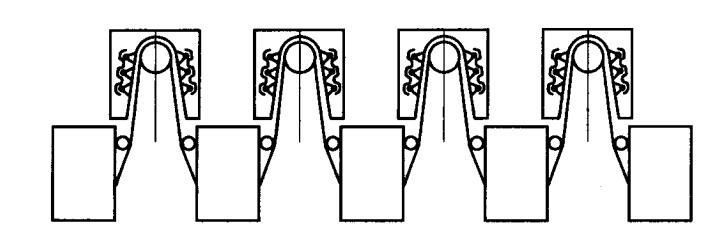

柔性版印刷机干燥箱示意
这种设计加热长度可达100cm以上，干燥速度可提高一倍。
3、柔性版热风干燥机循环风设计

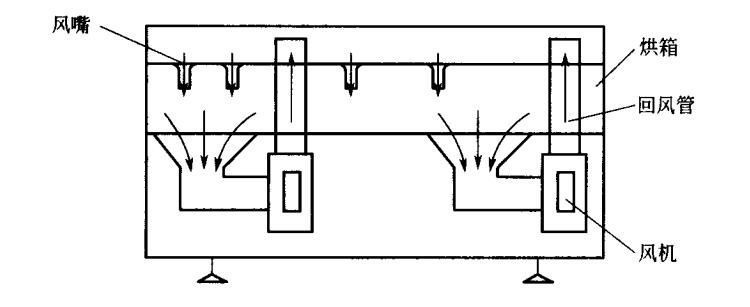

下图为柔性版印刷机热风干燥机循环风路。
柔性版印刷机热风干燥机循环风路
