在《印刷厂消除静电的方法》一文中，我们提到过两个消除静电的方法，电晕放电法消除静电和静电感应法消除静电，这两种方法对纸张消除静电很有效，也较理想，但对塑料薄膜消除静电用上述方法都有一定的缺点。这是因为纸张不易起静电，消除静电后的纸张堆放在一起，只要压力不过大，印刷时车间湿度适当就不会再起静电。而塑料薄膜比较容易起静电，经消静电处理后的薄膜不论是叠放还是缠绕，当两层薄膜分离瞬间又产生静电。因此，塑料薄膜消除静电最理想的方法是在薄膜制造时添加抗静电材料，或在薄膜表面涂布、喷上抗静电剂。
常用的抗静电剂类型
1、一般的界面活性剂；
2、官能团型高分子；
3、有机或无机盐化合物。
这类物质有微弱的电离性，能赋予塑料薄膜抗静电效 果，抗静电剂还有不吸附粉料即灰尘、防污染的能力。
抗静电剂的选择

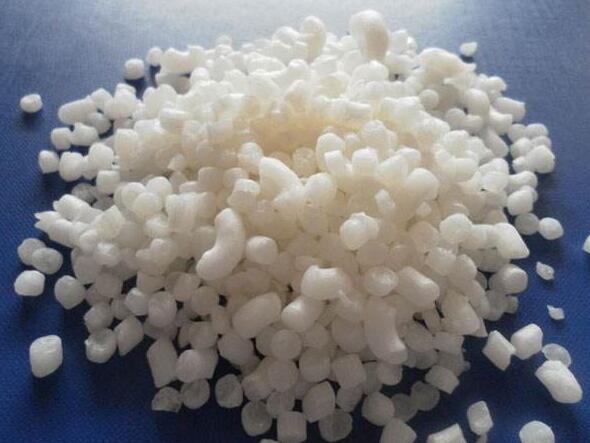

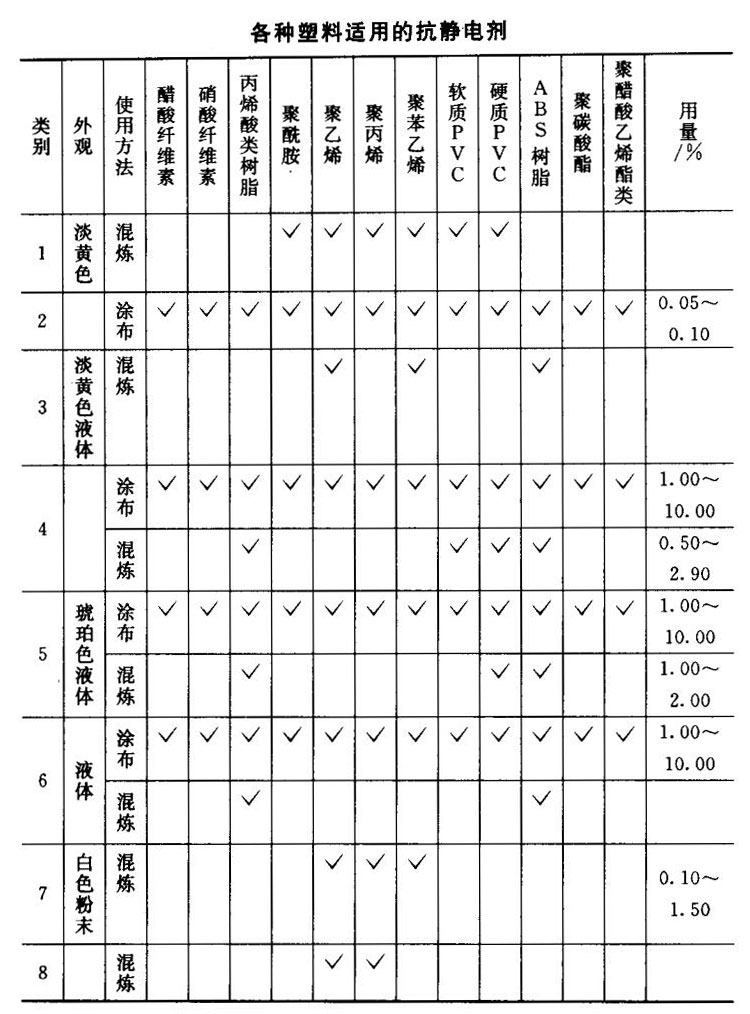

抗静电剂主要是一些表面活性剂，其分子含有极性的亲水基和非极性的亲油基。亲油基与塑料有一定的相容性，亲水基可以电离或者吸附空气中的水，形成一层薄薄的导电层，可以泄漏电荷，从而起到抗静电的作用。抗静电剂的种类很多，有液体的和白色粉末状的，不同的塑料应选择与其对应的抗静电剂，见下表。一般采用粉末状的胺缩水甘油醚加合物和高级脂肪胺环氧乙烷加合物，使用时与树脂混炼。
注：
1--阴离子型（磷酸酯类）；
2--18碳烷基三甲基氣化铵；
3--烷基二(聚亚乙基氧）季铵乙内盐氢氧化物；
4--N-双羟乙基-N-(3'-12碳烷氧基-2'- 羟丙基）甲铵硫酸甲酯盐；
5--硬脂酰胺丙基-β-羟乙基-二甲基硝酸铵，
6--硬脂酰丙基-β-羟乙基-二甲基磷酸二氧铵；
7--胺缩水甘油醚加合物；
8--高级脂肪胺环氧乙烷加合物
